一、JTWB-ZOF-TX6112点型感温火灾探测器外形尺寸

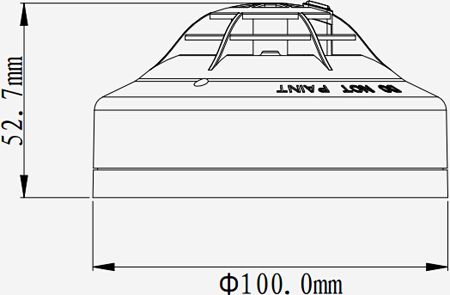

JTWB-ZOF-TX6112点型感温火灾探测器外形尺寸图

二、JTWB-ZOF-TX6112点型感温火灾探测器安装布线

JTWB-ZOF-TX6112点型感温火灾探测器安装示意图

安装说明：预埋盒可采用86H50型标准预埋盒;安装时将探测器对应底座顺时针旋转，即可将探测器安装在底座上，底座采用串联方式连接，回路末端应接一只6.8KΩ终端电阻。底座所用材料为永久抗静电ABS材料。

布线要求:电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.2mH。
